| Luogo di origine: | Cina |
| Marca: | Anchorwill |
| Certificazione: | 3C |
| Numero di modello: | 70 corone |

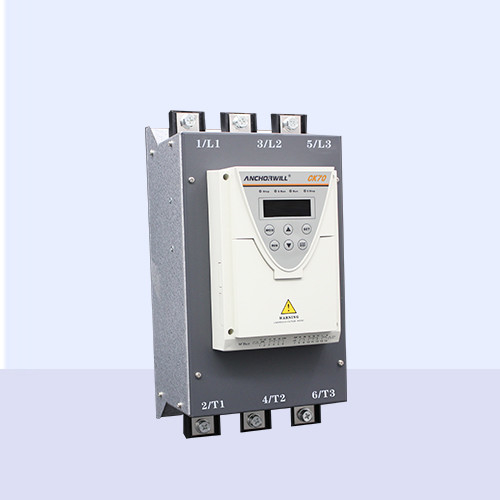

CK70 Bypass integrato con avviamento morbido 220V
La serie CK70 è un nuovo prodotto ottimizzato e lanciato sulla base del nostro CK60.
Sulla base del soft starter economico CK60, la serie CK70 è un nuovo prodotto ottimizzato e lanciato,e le sue prestazioni complessive sono state notevolmente migliorate per diventare il prodotto preferito per il controllo dell'azionamento ad alte prestazioni delle macchine generali.
È diventato il prodotto preferito per il controllo di azionamento ad alte prestazioni di macchine di uso generale.Il prodotto adotta il livello internazionale avanzato di tecnologia elettronica di potenza e microprocessore
| Articolo | Descrizione del progetto | |
| Norme applicabili | Gran Bretagna14048.6-2016 ((IEC947-4-2) | |
| Tipo di motore applicabile | Motori asynchroni trifasici a gabbia di scoiattolo | |
| Potenza del motore | 11A......1260A ((5.5~630kW) | |
| Importazione | Tensione di controllo | Climatizzazione220V±15%;50Hz/60Hz;Climatizzazione110V±15% |
| Tensione nominale | Climatizzazione380V±15%;50Hz/60Hz660 V±15% | |
| Orario di inizio regolabile | 1 ′ 120s regolabile | |
| Tempo di arresto regolabile | 0 ′ 120s regolabile | |
| modalità di controllo | 1.Voltata di rampa 2.Corrente di rampa 3.Modo limite di corrente | |
| I/0 | Input logici | 3 canali (X1~X3) |
| Fonti di uscita analoghe | 1 canale 4~20mA/0~10V | |
| Uscita del relè | 2 uscite del relè | |
| Eseguire il comando digitando | Impostazione dell'unità di visualizzazione della tastiera, impostazione del terminale di comando | |
| Comunicazione RS485. | ||
| Comunicazione | Protocolli di comunicazione integrati | Protocollo Modbus standard, 1 canale |
| Unità di visualizzazione | Display LCD | Può visualizzare corrente, tensione, allarme e altri parametri del motore |
| Protezione e controllo | Cortocircuito, sovra-tensione, sovraccarico, sotto-tensione, perdita di fase, sovra-corrente, protezione contro la temperatura | |
| All'interno, al di fuori della luce solare diretta, della polvere, dei gas corrosivi e infiammabili, della nebbia di olio, del vapore acqueo, dell'acqua gocciolante o del sale. | ||
| matrice | Localizzazione | Vapore acqueo, acqua gocciolante o sale, ecc. |
| altitudine | Altezza superiore a 1000 m, la capacità dovrebbe essere ridotta di conseguenza, ogni aumento di 100 m, la corrente è ridotta dello 0,5%. | |
| temperatura ambientale | -10°C~+40°C. | |
| Al di sopra di 40 °C devono essere utilizzati con capacità ridotta | ||
| Per ogni aumento di 1°C, la corrente è ridotta del 2%. | ||
| Temperatura | RH inferiore al 95%, nessuna condensa delle gocce d'acqua. | |
| Vibrazione | Meno di 5,9 m/s2 (0,6 g) | |
| Temperatura di conservazione | -40°C~70°C | |
| quadro | Classe di protezione | Ip20 |
| Metodo di raffreddamento | Radiatore, raffreddamento naturale | |
| Installazione | Installazione verticale in armadio | |
Attenzione:
Il CK70 dotato di bypass intelligente soft starter adotta due tipi di metodi di controllo start-stop: il pannello di comando e il terminale di controllo (due fili e tre fili).
1Il controllo a due fili e' il segnale di sospensione, il controllo a tre fili e' il segnale di accensione.
2Quando viene adottato il controllo a due fili, il controllo del pannello non è valido.
3Quando viene utilizzato il controllo a tre fili, il controllo del pannello è efficace.
4Quando viene adottato il controllo del pannello, X3 e COM devono essere tenuti chiusi.
5Il segnale esterno del pulsante deve essere mantenuto > 200 ms per essere valido, < 200 ms per essere non valido.
